Bypass-Diode im Solarmodul – Funktion und Bedeutung

Bypass-Dioden sind kleine, aber entscheidende Bauteile in Photovoltaikmodulen. Sie sorgen dafür, dass bei teilweiser Verschattung nicht das gesamte Modul an Leistung verliert, sondern nur der betroffene Bereich überbrückt wird. In diesem Ratgeber erklären wir Ihnen die Funktionsweise, die Vorteile und den Zusammenhang mit modernen Halbzellenmodulen.

Was ist eine Bypass-Diode?

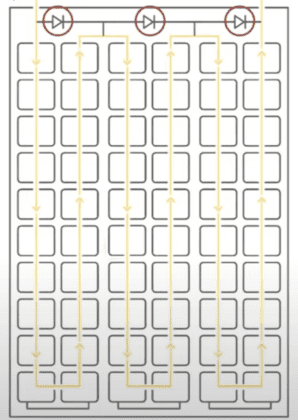

Eine Bypass-Diode ist ein elektronisches Bauteil, das in die Anschlussdose eines Solarmoduls integriert ist. Ihre Aufgabe ist es, beschattete oder defekte Zellbereiche elektrisch zu überbrücken, damit der Strom um den betroffenen Abschnitt herumfließen kann. Ein typisches 60-Zellen-Modul enthält drei Bypass-Dioden, wobei jede Diode eine Gruppe von 20 Zellen schützt.

Warum sind Bypass-Dioden notwendig?

In einem Solarmodul sind die einzelnen Zellen in Reihe geschaltet. Das bedeutet, dass der Strom durch jede Zelle nacheinander fließt. Wird eine Zelle verschattet, sinkt ihr Stromfluss – und damit limitiert sie den gesamten Strang. Ohne Bypass-Diode würde die beschattete Zelle zum Flaschenhals und könnte sogar als Verbraucher wirken, sich erhitzen und sogenannte Hotspots verursachen. Diese Hotspots können das Modul langfristig schädigen.

Funktionsweise bei Verschattung

Ohne Bypass-Diode

Wenn ein Modul teilweise beschattet ist, begrenzt die schwächste Zelle den Strom für alle Zellen in der Reihenschaltung. Bei einem Modul mit einer Normalleistung von 300 W (30 V × 10 A) kann die Beschattung die Leistung auf unter 100 W senken – ein Verlust von über 65 %.

Mit Bypass-Diode

Die Bypass-Diode leitet den Strom um die verschattete Zellgruppe herum. Das Modul arbeitet dann mit reduzierter Spannung (z. B. 20 V statt 30 V), behält aber den vollen Strom (10 A). Die Leistung beträgt dann rund 200 W statt 90 W – eine deutliche Verbesserung gegenüber dem Betrieb ohne Diode.

Bypass-Dioden und Halbzellenmodule

Moderne Halbzellenmodule bieten zusätzliche Vorteile bei Verschattung. Bei dieser Technologie werden die Solarzellen halbiert und in zwei parallele Stränge aufgeteilt. Dadurch kann bei einer Teilverschattung die obere oder untere Modulhälfte unabhängig weiterarbeiten. In Kombination mit Bypass-Dioden erreichen Halbzellenmodule selbst bei Verschattung noch bis zu 50 % ihrer Nennleistung, während konventionelle Vollzellenmodule nahezu komplett ausfallen könnten.

Häufige Fragen zu Bypass-Dioden

• Können Bypass-Dioden kaputt gehen? Ja, Überspannung oder Überhitzung können Dioden beschädigen. Regelmäßige Wartung und Thermografie-Inspektionen helfen, defekte Dioden frühzeitig zu erkennen.
• Wie viele Bypass-Dioden hat ein Modul? Standard- 60-Zellen-Module haben drei Dioden, 72-Zellen-Module ebenfalls drei. Halbzellenmodule können bis zu sechs Dioden enthalten.
• Verbessern Bypass-Dioden die Leistung bei voller Sonne? Nein, bei unverschatteten Bedingungen sind die Dioden inaktiv. Sie wirken ausschließlich als Schutz bei Teilbeschattung.

Fazit

Bypass-Dioden sind ein unverzichtbarer Bestandteil jedes Solarmoduls. Sie schützen vor Leistungsverlusten und Hotspots bei Verschattung und tragen wesentlich zur Langlebigkeit der Anlage bei. Für Ihre Solaranlage in Berlin und Brandenburg empfehlen wir Module mit Halbzellentechnologie, die in Verbindung mit Bypass-Dioden auch unter schwierigen Lichtverhältnissen eine optimale Leistung liefern.
